Üretici
Made In China
Üretici Ürün Kodu
Arduino Nano 328 (Klon) - (USB Kablolu)
Entegreci Kodu
CV0015

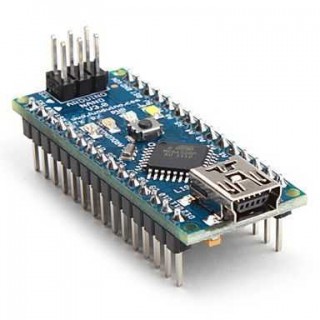

Made In China Arduino Nano 328 (Klon) - (USB Kablolu)

Arduino Nano; Atmega328 temelli bir mikrodenetleyici kartıdır.

Ürün Bilgileri

Ürün içeriği:
  • Arduino Nano
  • Mini-B Usb Kablo
Arduino Nano; Atmega328 temelli bir mikrodenetleyici kartıdır. Üzerinde 14 adet dijital giriş/çıkış pini (6 tanesi PWM çıkışı olarak kullanılabilir), 8 analog giriş, 16Mhz kristal, usb soketi, ICSP konektörü ve reset tuşu bulundurmaktadır. Kart üzerinde mikrodenetleyicinin çalışması için gerekli olan her şey bulunmaktadır. Kolayca usb kablosu üzerinden bilgisayara bağlanabilir, adaptör veya pil ile çalıştırılabilir. Nano; program yüklemek ve bilgisayar haberleşmesi yapmak için üzerinde FTDI FT232 usb-seri dönüştürücü bulundurmaktadır.
Teknik Özellikler:
  • Mikrodenetleyici ATmega328
  • Çalışma Gerilimi 5V
  • Giriş Gerilimi (önerilen) 7-12V
  • Giriş Gerilimi (limit) 6-20V
  • Dijital I/O Pinleri 14 (6 tanesi PWM çıkışı)
  • Analog Giriş Pinleri 8
  • Her I/O için Akım 40 mA
  • 3.3V Çıkış için Akım 50 mA
  • Flash Hafıza 32 KB (ATmega328) 2 KB kadarı bootloader tarafından kullanılmaktadır
  • SRAM 2 KB (ATmega328)
  • EEPROM 1 KB (ATmega328)
  • Saat Hızı 16 MHz
  • Uzunluk 45 mm
  • Genişlik 18 mm
  • Ağırlık 5 g
Arduino Nano Pinout
Güç:
Arduino Nano gücünü usb üzerinden veya harici güç kaynağından alabilir. Harici güç kaynağı AC-DC adaptör olabileceği gibi bataryada olabilir. Adaptör ve batarya kart üzerindeki GND ve Vin pinleri üzerinden bağlanabilir.  Kartın çalışması için sürekli olarak usb'nin bağlı olması şart değildir. Kart sadece adaptör veya batarya ile çalıştırılabilir. Bu sayede kart bilgisayardan bağımsız olarak çalıştırılabilir. Harici güç kaynağı olarak 6-20V arası kullanılabilir. Ancak bu değerler limit değerleridir. Kart için önerilen harici besleme 7-12V arasıdır. Çünkü kart üzerinde bulunan regülatör 7V altındaki değerlerde stabil çalışmayabilir. 12V üstündeki değerlerde de aşırı ısınabilir.  Nano kartının üzerindeki mikrodenetleyicinin çalışma gerilimi 5V'dur. Vin pini veya güç soketi üzerinden verilen 7-12V arası gerilim kart üzerinde bulunan voltaj regülatörü ile 5V'a düşürülerek karta dağılır. Güç pinleri aşağıdaki gibidir:
  • VIN: Harici güç kaynağı kullanılırken 7-12V arası gerilim giriş pini.
  • 5V: Bu pin regülatörden çıkan 5V çıkışı verir. Eğer kart sadece usb (5V) üzerinden çalışıyor ise usb üzerinden gelen 5V doğrudan bu pin üzerinden çıkış olarak verilir. Aynı zamanda bu pin üzerinden 5V girişi yapılabilir.  Eğer karta güç Vin (7-12V) üzerinden veriliyorsa regülatörden çıkan 5V doğrudan bu pin üzerinden çıkış olarak verilir.
  • 3V3: Kart üzerinde bulunan 3.3V regülatörü çıkış pinidir. Maks. 50mA çıkış verebilir.
  • GND: Toprak pinleridir.
Hafıza: Atmega328 32 KB'lık flash belleğe sahiptir (2 KB kadarı bootloader tarafından kullanılmaktadır).  2 KB SRAM ve 1 KB EEPROM'u bulunmaktadır. Giriş ve Çıkış: Nano üzerindeki 14 adet dijital pinin hepsi giriş veya çıkış olarak kullanılabilir. 8 tane analog giriş pini de bulunmaktadır. Bu analog giriş pinleri de aynı şekilde dijital giriş ve çıkış olarak kullanılabilir. Yani kart üzerinde toplam 20 tane dijital giriş çıkış pini vardır. Bu pinlerin tamamının lojik seviyesi 5V'dur. Her pin maks. 40mA giriş ve çıkış akımı ile çalışır. Ek olarak, bazı pinlerin farklı özellikleri bulunmaktadır. Özel pinler aşağıda belirtildiği gibidir.
  • Seri Haberleşme, 0 (RX) ve 1 (TX): TTL Seri veri alıp (RX), vermek (TX) için kullanılır. Bu pinler doğrudan kart üzerinde bulunan FT232 usb-seri dönüştürücüsüne bağlıdır. Yani bilgisayardan karta kod yüklerken veya bilgisayar-nano arasında karşılıklı haberleşme yapılırken de bu pinler kullanılır. O yüzden karta kod yüklerken veya haberleşme yapılırken hata olmaması için mecbur kalınmadıkça bu pinlerin kullanılmamasında fayda vardır.
  • Harici Kesme, 2 (interrupt 0) ve 3 (interrupt 1): Bu pinler yükselen kenar, düşen kenar veya değişiklik kesmesi pinleri olarak kullanılabilir. Ayrıntılı bilgi için attachInterrupt() fonksiyon sayfasını inceleyebilirsiniz.
  • PWM, 3,5,6,9,10 ve 11: 8-bit çözünürlükte PWM çıkış pinleri olarak kullanılabilir.
  • SPI, 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK): Bu pinler SPI haberleşmesi için kullanılır.
  • LED, 13: Nano üzerinden 13. pine bağlı olan dahili bir led bulunmaktadır. Pin HIGH yapıldığında led yanacak, LOW yapıldığında led sönecektir.
  • Analog, A0-A7: Nano 8 tane 10-bit çözünürlüğünde analog giriş pinine sahiptir. Bu pinler dijital giriş ve çıkış içinde kullanılabilir. Pinlerin ölçüm aralığı 0-5V'dur. AREF pini ve analogReference() foksiyonu kullanılarak alt limit yükseltilip, üst limit düşürülebilir.
  • I2C, A4 veya SDA pini ve A5 veya SCL pini: Bu pinler I2C haberleşmesi için kullanılır.
  • AREF: Analog giriş için referans pini.
  • Reset: Mikrodenetleyici resetlenmek istendiğinde bu pin LOW yapılır. Reset işlemi kart üzerinde bulunan Reset Butonu ile de yapılabilir.
Arduino nano ile Atmega328 arasındaki pin haritalaması sayfayını inceleyebilirsiniz.  Haberleşme: Arduino Nano'nun bilgisayarla, başka bir arduino veya mikrodenetleyici ile haberleşmesi için bir kaç farklı seçenek vardır. Atmega328, 0 (RX) ve 1 (TX) pinleri üzerinden UART TTL (5V) seri haberleşme imkanı sunar. Kart üzerinde bulunan FT232 usb-seri dönüştürücüde bilgisayarda sanal bir com port açarak Atmega328 ile bilgisayar arasında bir köprü kurar. Arduino bilgisayar programı içerisinde barındırdığı seri monitör ile arduino ile bilgisayar arasında text temelli bilgilerin gönderilip alınmasını sağlar. Usb-seri dönüştürücü ile bilgisayar arasında usb üzerinden haberleşme olduğu zaman kart üzerinde bulunan RX ve TX ledleri yanacaktır.  Nano üzerinde donanımsal olarak bir adet seri port bulunmaktadır. Ancak SoftwareSerial kütüphanesi ile bu sayı yazılımsal olarak arttırılabilir.  Atmega328 aynı şekilde I2C ve SPI portlarıda sağlamaktadır. Arduino bilgisayar programı ile gelen Wire kütüphanesi I2C kullanımını, SPI kütüphanesi de SPI haberleşmesini sağlamak için kullanılır. Programlama: Arduino Nano kartı Arduino bilgisayar programı (Arduino IDE) ile programlanır. Programda Tools > Board sekmesi altında Arduino Nano'yu seçip programlamaya başlayabilirsiniz. Ayrıntılı bilgi için referans ve temel fonksiyonlar sayfasını inceleyebilirsiniz. Arduino Nano üzerindeki Atmega328 üzerine bootloader denilen özel bir yazılım yüklü gelir. Bu sayede kartı programlarken ekstra bir programlayıcı kullanmanıza gerek yoktur.Haberleşme orjinal STK500 protokolü ile sağlanır.  Bootloader yazılımı bypass edilerek kart doğrudan mikrodenetleyicinin ICSP header'i üzerinden ISP programlayıcı ile programlanabilir (Referans).

Not: Nano'ya sensör ve çeşitli giriş çıkış elemanlarını daha rahat bağlanmasını sağlayan Nano Proto Shield ürününü inceleyebilirsiniz.
Dökümanlar:

Üretici
Made In China
Board Type
Evaluation Platform
Tip
MCU 8-Bit
Core Processor
AVR
Operating System
Platform
Arduino Nano
Utilized IC / Part
ATmega328
Montaj Tipi
Sabit
Contents
Board(s)
Veri Dosyaları
